三相不平衡负荷的计算原则

1.  单相负荷尽量平均分配到三相上。

2.  当无法使三相完全平衡时，宜取最大一相负荷的三倍作为等效三相负荷，并以此等效三相负荷，作为计算相应回路中的电流和选配相应回路的开关、导体等设备的依据不包括三相电力变压器容量的选配 。

3.  当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15％时，应全部按三相对称负荷计算；当超过15％时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。

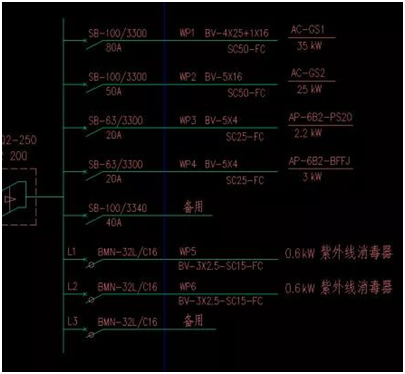

三相负荷总容量 （WP1~WP4）：

35+25+2.2+3=65.2KW

单相负荷总容量（WP5~WP6）：

 0.6+0.6=1.2KW

1.2/65.2=0.018<15%

应全部按三相对称负荷计算。

本配电箱的设备容量为：65.2+1.2=66.4KW

当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15％时，应全部按三相对称负荷计算；当超过15％时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。

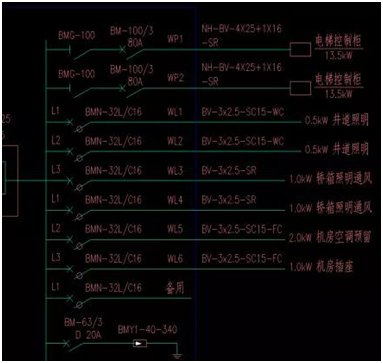

三相负荷总容量（WP1~WP2）:

13.5+13.5=27KW

单相负荷总容量(WL1~WL5)：

0.5+0.5+1+1+2.0+1.0=6KW

6/27=0.22>15%

所以应将单相负荷换算为等效三相负荷，再与三相负荷相加。

图中单相负荷:

L1相=0.5+1.0=1.5KW

L2相=0.5+2.0=2.5KW

L3相=1.0+1.0=2.0KW

等效三相负荷为最大相的三倍，即7.5KW

本配电箱的设备容量为：27+7.5KW=34.5KW

当单相负荷的总计算容量超过15％时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。

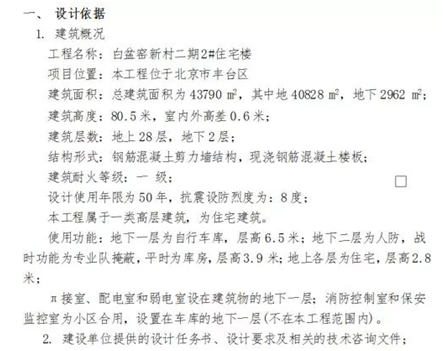

需要系数法 住宅工程计算实例

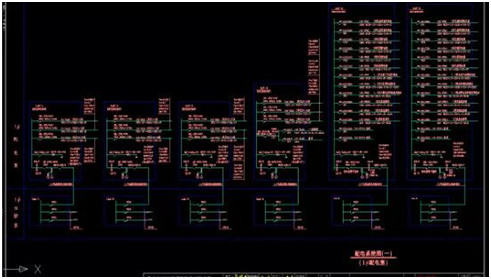

配电柜系统

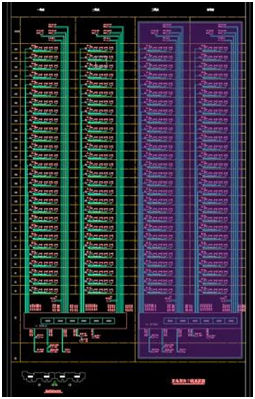

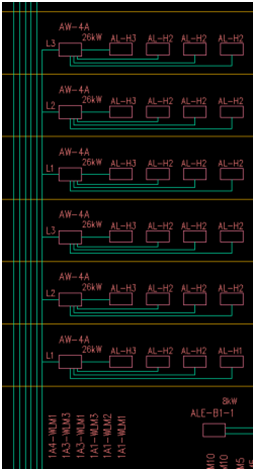

竖向配电干线系统图
