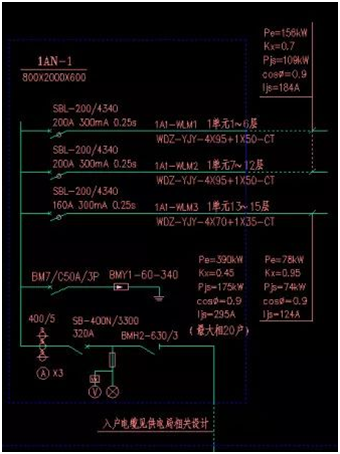

1AN-1柜中WLM1回路计算

本干线三相负荷平衡，可以按三相计算：

Pe=26*6=156KW

Kx=0.7（三相24户）

Pjs=109KW

cosφ=0.9

ljs=184A

WLM2与WLM1回路相同

1AN-1柜中WLM3回路计算

本干线三相负荷平衡，按三相计算：

Pe=26*3=78kW

Kx=0.95（三相12户）

Pjs=74Kw

cosφ=0.9

ljs=124A

1AN-1柜的负荷计算

三根干线均为三相负荷平衡，配电柜的负荷也是三相平衡的。

按三相公式计算：

Pe=156+156+78=390KW

Kx=0.5（三相60户）

Pjs=195KW

cosφ=0.9

ljs=328A

这时候，总进线可整定350A。但是，当地供电局规定，配电柜进线的整定电流不宜大于320，故取系数0.45（此系数介于通用值与可采用值之间）。整定320，接近于计算电流.

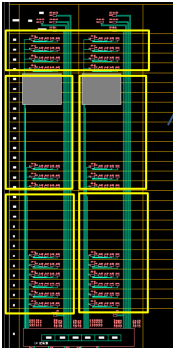

每根干线可以负担六层，保证干线满负荷，一面柜子只能承载两根干线，则需用五面配电柜。（10根干线）

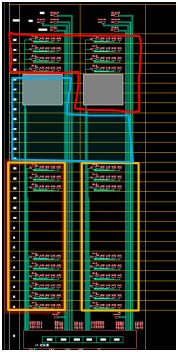

调整局部干线负荷，使得配电柜子满负荷，则需用四面配电柜。（12根干线）
