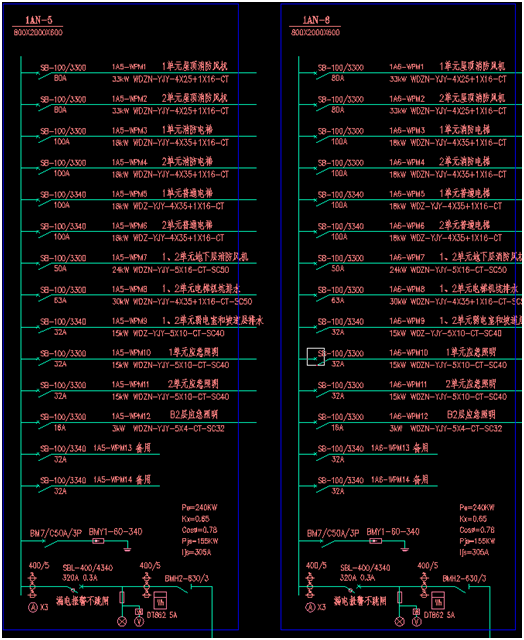

14AN-4配电柜负荷计算

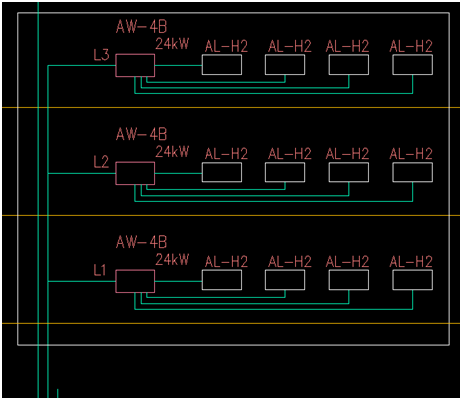

因为三相负荷不平衡，不能笼统地按三相负荷计算。先算三根干线：

WLM1:L126+26=52,L2=L3=26

WLM2:L1=L2=24,L3=24+24=48

WLM3:L1=L2=L3=24

再算WLM4~WLM5

Pe=10+10=20

Kx=1

Pjs=20

合计：L1=52+24+24=100

L2=26+24+24=74

L3=26+48+24=98

取最大相的三倍等效成三相负荷：

Pe=100*3=300KW

Kx=0.55（单相16户）

Pjs=165KW

合计整个柜子：

Pjs=165+20=185

Kx=185/320=0.58

cosφ=0.9

ljs=311A

要点：尽量保持三相平衡

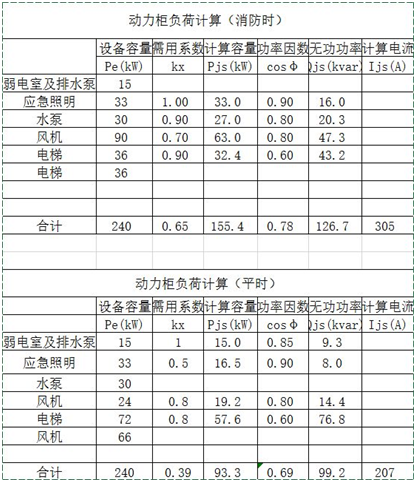

消防时负荷：

Pe=240KW

风机12台(33+33+24)*0.7=63

电梯2台（18+18）*1=36

水泵4台（7.5*4）*0.9=27

应急照明：15+15+3=33

Pjs=63+36+27+33=159Kw

平时负荷：

Pe=240

风机6台24*0.8=19.2

电梯4台（18+18+18+18）*0.8=57.6

弱电室及排水泵15*1=15

应急照明（15+15+3）*0.5=16.5

Pjs=19.2+57.6+15+16.5=93.3

小结

1.   单相负荷尽量平均分配到三相上，不平衡时，取最大相负荷的三倍作为等效三相负荷。

2.   当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15％时，应全部按三相对称负荷计算；当超过15％时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。

3.   配电柜的负荷计算，应包括备用负荷。因为末端互投装置为自动切换。

4.   考虑不同的使用时间和用途，应满足最大需求量的情况。

*转载自电气联合战线。
