什麽是“三代半导体” ？

电力电子主流器件是基于硅基的MOSFET、IGBT和晶闸管，经过六十多年的发展，贡献卓越。但是，目前硅基器件的性能已经逐渐逼近其材料理论极限，进一步提升难度越来越大并且提升空间越来越小，因此具有更优越性能的三代功率半导体材料站了出来。

Si材料性能局限：

·        导通压降很难再降（决定通态损耗大小）

·        禁带宽度低（影响高温性能）

·        绝缘击穿电场小（影响耐压）

·        饱和漂移速度低（影响开关速度）

·        热导率小（影响热设计）

·

三代半导体特点：

典型三代半导体材料：

·        SiC（比较成熟，已有产品）

·        GaN（相对成熟，已有产品）

·        β-Ga2O3 （研发中，性能优于以上两种）

对比上边三代半导体材料与Si参数：

以上各参数代表什么意义呢，以SiC为例说明：

·        禁带宽度：

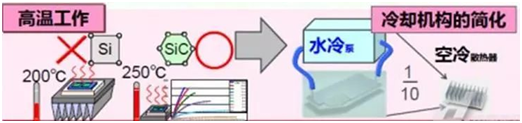

三代半导体相对于Si有更高的禁带宽度，意味着化学键能大，高温晶体结构稳定，表现在功率电子器件上就是高温工作稳定性（简化散热结构）

·        绝缘击穿电场：

·

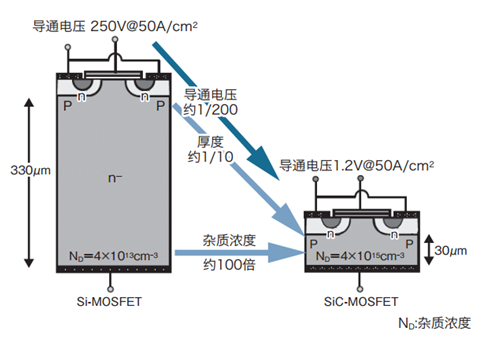

三代半导体能承受更高场强，因此可做到更高掺杂浓度，例如，同等电压等级SiC比Si外延层更薄，表现出来就是SiC功率器件有更低的导通电阻

a) 减小9/10厚度（相同耐压）

b) 增大掺杂浓度（平方成正比）

c) 性能更优器件（SBD代替FRD、MOSFET代替IGBT）

·         饱和漂移速度：

·

更高的载流子饱和漂移速度意味着更高的开关速度，由于SiC的本征载流子浓度非常低且漏电流小，因此SiC器件有着优异的反向恢复特性

a) 开关速度更快

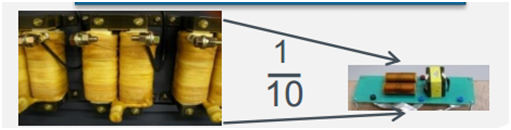

b) 周边元器件小型化（电感、电容）

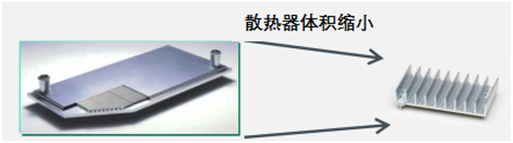

·        导热率：热导率大，易散热

a) 热阻更小

b) 散热片小型化

c) 提高可靠性，减小器件过温失效风险（过温是电力电子器件失效的主要原因之一，占比约70%）

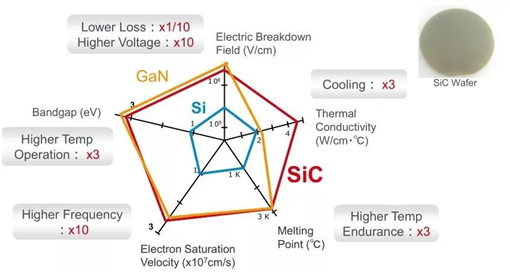

以上特性用雷达图概括一下：

图片来源：2018 ROHM交流会

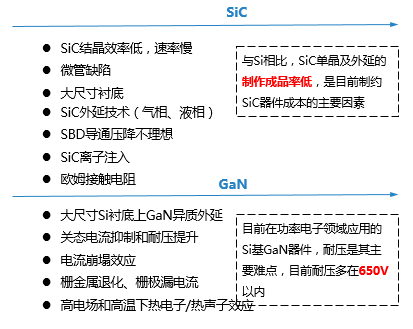

三代半的难点

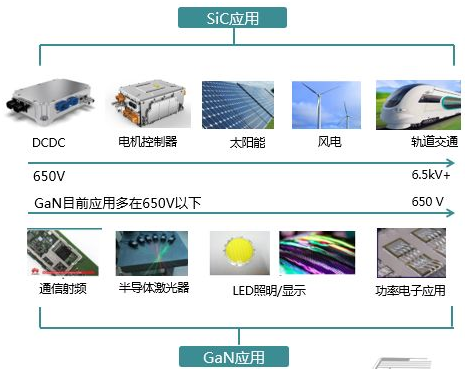

三代半的应用领域

SiC偏向于高压、高频、大功率领域应用；GaN则在LED照明、射频器件、激光雷达、及低压高频领域更有前景

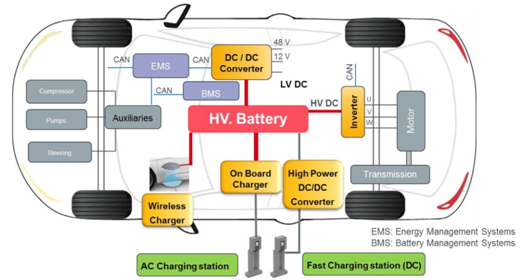

新能源汽车为例，三代半导体有应用前景的领域：

·        新能源方面：

电机控制器

DC/DC

车载充电机OBC

无线充电

直流快充

·        其他方面：

车灯

激光雷达

电机控制器为例说明优势

还记得之前说IGBT诞生的时候，为啥MOS在高压大电流领域被IGBT取代了

要耐高压，Si-MOS就要做的更厚，必然导致关键参数导通电阻Rds(on)增大，导致很大的损耗；

现在SiC-MOS可以做薄，把Rds(on)做小，导通损耗降低，这时SiC-MOS更高的开关频率又凸显出更低的开关损耗，对于电动汽车行驶工况来说，在效率上是很有优势的

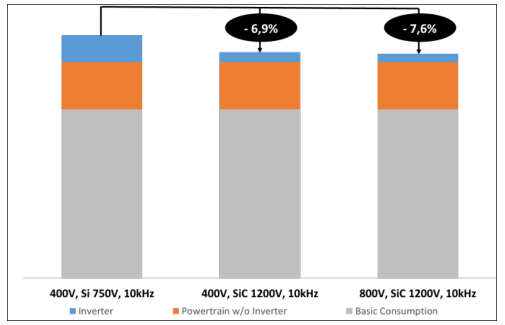

仿真结果：

电动汽车在400V和800V直流母线电压电压下不同半导体技术的WLTP循环下的能耗，可以发现SiC能耗潜力：

来源：

Effects of a SiC TMOSFET tractions inverters on the electric vehicledrivetrain PCIM Europe 2018

Tesla Model 3应用SiC-MOS的主逆变器已经量产

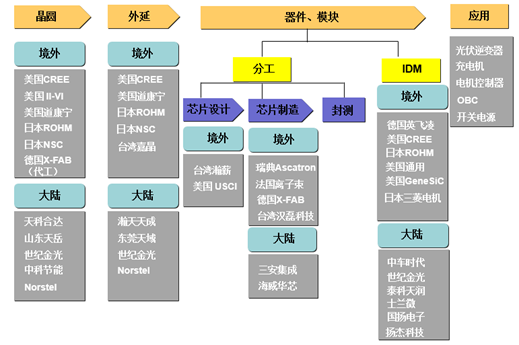

SiC产业链公司

小结

在功率电子领域，SiC的应用可以缩小体积，提高效率，是目前公认的一个趋势；就整个产业链而言，目前受原材料及芯片制造产能的制约，尚无法大规模量产。但是，根据硬件摩尔定律，SiC的到来或许比我们想象的要快

机会和挑战并存，希望电动车的发展能快速推动国内IGBT及SiC产业链的发展
